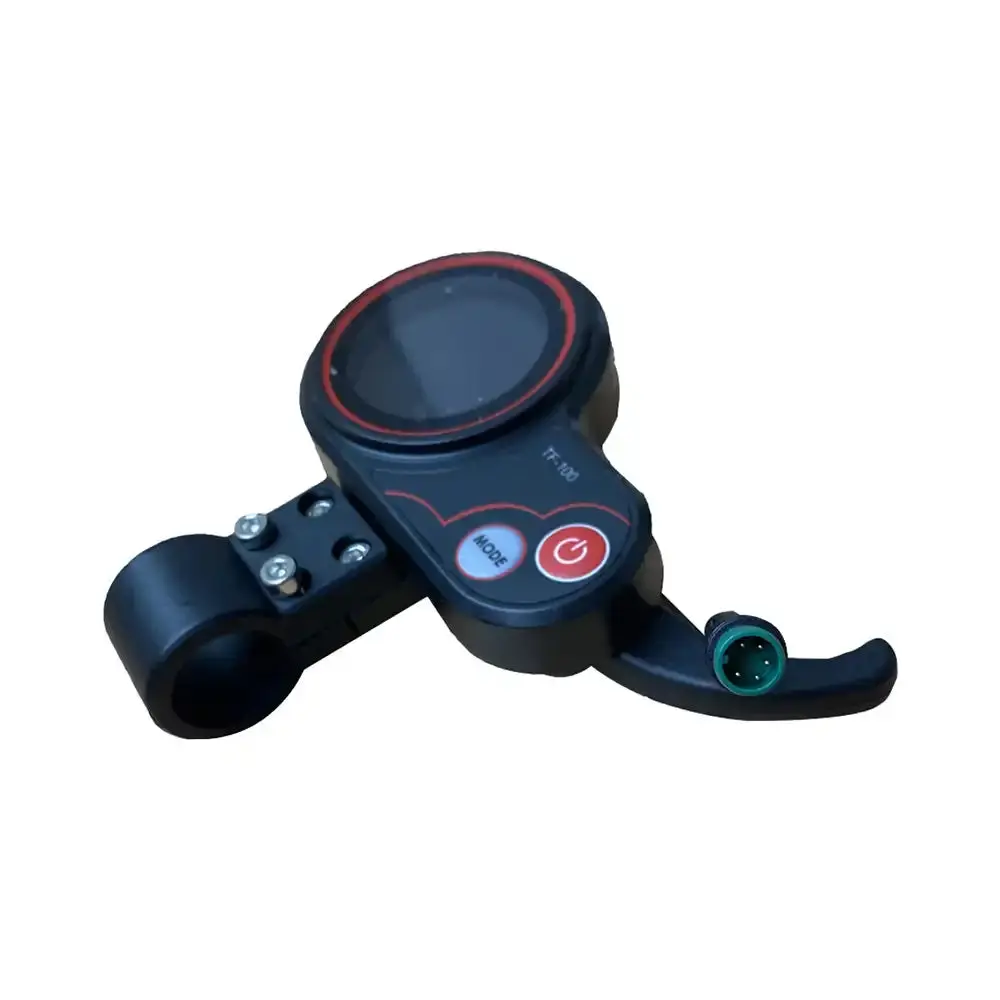

Qu’est-ce que le Display TF100 5 Pins ?

Le Display TF100 5 Pins est un écran LCD multifonction pour trottinette électrique, compatible avec les contrôleurs utilisant le protocole UART n°2 (type YUNLI/JINGBO). Ce display affiche en temps réel la vitesse, le niveau de batterie, le kilométrage, les codes erreur et permet de configurer jusqu’à 20 paramètres de conduite (voltage, limitation de vitesse, régulateur de vitesse, etc.).

Équipé d’un connecteur Julet étanche 5 pins, il fonctionne sur des systèmes 24V, 36V, 48V ou 60V. Le TF100 intègre également un port USB pour recharger un téléphone et un rétroéclairage réglable sur 3 niveaux. C’est un produit OEM distribué sous plusieurs marques (ANGWATT, Alomejor, BOYUEDA, etc.).

Ce display se fixe sur le guidon (diamètre 22,2 mm) via un collier de serrage et se connecte en plug-and-play au contrôleur compatible. Il remplace un display défaillant ou permet d’upgrader un ancien écran basique vers un modèle multifonction.

✅ Compatibilité Garantie

Le Display TF100 5 Pins est compatible avec les trottinettes électriques équipées d’un contrôleur protocole UART n°2 (type YUNLI/JINGBO) et d’un connecteur Julet 5 pins. Voici les modèles confirmés :

• Kugoo : M4, Kugoo Pro
• BOYUEDA : S3-11, Q7 PRO
• LAOTIE : TI30, ES19
• ANGWATT : T1, C1, F1
• KUKIRIN : modèles compatibles protocole 2
• DUOTTS : modèles compatibles protocole 2
• SEALUP : plusieurs modèles
• Quickwheel
• GUNAI
• Zero10x

⚠️ Important : La compatibilité dépend du contrôleur, pas uniquement de la marque de trottinette. Vérifiez que votre contrôleur utilise bien le protocole UART n°2 et dispose d’un connecteur Julet 5 pins (prise étanche verte). Si votre trottinette a un connecteur 6 pins, il existe une version TF100 6 pins distincte.

Ce display TF100 5 pins est compatible avec plus de 10 modèles de trottinettes électriques utilisant le protocole UART n°2, notamment les Kugoo M4, LAOTIE TI30, BOYUEDA S3-11 et ANGWATT T1.

🎯 Pourquoi choisir ce Display TF100 5 Pins ?

🔧 Configuration avancée

Accédez à 20 paramètres configurables (P01-P20) : voltage, limitation de vitesse, régulateur de vitesse, diamètre de roue, seuil de sous-tension, nombre de vitesses. Personnalisez entièrement votre trottinette sans passer par un réparateur.

🛡️ Diagnostic intégré

Affichage des codes erreur (E1 à E13) pour identifier rapidement une panne : capteur Hall défaillant, problème de frein, sous-tension batterie, erreur contrôleur. Gagnez du temps et de l’argent en diagnostiquant vous-même.

💧 Étanche et durable

Connecteur Julet étanche, coque ABS résistante aux chocs, écran LCD acrylique haute dureté. Conçu pour résister aux éclaboussures et aux conditions extérieures. Port USB intégré avec protection automatique contre les surintensités.

🔴 Symptômes indiquant qu’il faut remplacer votre display

Voici les signes courants qu’il est temps de remplacer votre display TF100 :

• L’écran ne s’allume plus malgré une batterie chargée
• Affichage partiel, illisible ou pixelisé
• Perte de données en roulant (vitesse affichée à 0 km/h alors que vous roulez)
• Codes erreur E10 ou E11 persistants (problème de communication entre display et contrôleur)
• Rétroéclairage défaillant ou qui ne s’allume plus
• Port USB non fonctionnel ou qui ne charge plus
• Écran fissuré ou cassé après un choc
• Boutons Power ou MODE qui ne répondent plus
• Affichage de données erronées (batterie pleine alors qu’elle est vide, vitesse incohérente)

Si vous rencontrez l’un de ces symptômes et que le problème persiste après avoir vérifié les connexions, le remplacement du display est nécessaire.

✨ Les avantages de ce display

• ✅ Installation plug-and-play : aucune soudure nécessaire, connexion directe via le connecteur Julet 5 pins
• ✅ Multi-voltage : compatible 24V, 36V, 48V et 60V (configurable via P03)
• ✅ Régulateur de vitesse intégré : maintenez l’accélérateur 8 secondes pour activer le cruise control
• ✅ Port USB pratique : rechargez votre téléphone directement depuis le guidon
• ✅ Rétroéclairage ajustable : 3 niveaux de luminosité pour une lisibilité optimale jour et nuit
• ✅ Fixation universelle : compatible guidon 22,2 mm (standard trottinette électrique)
• ✅ Léger et compact : seulement 28 g pour le display seul, discret sur le guidon
• ✅ Données complètes : vitesse, batterie, ODO, TRIP, tension, courant, temps de conduite

⚠️ Vérifications obligatoires avant de commander

Attention : Pour éviter toute erreur d’achat, vérifiez impérativement les points suivants avant de commander :

• 🔌 Nombre de pins : votre contrôleur doit avoir un connecteur Julet 5 pins (prise étanche verte). Si vous avez 6 pins (prise noire), ce display n’est pas compatible.
• 📡 Protocole contrôleur : votre contrôleur doit utiliser le protocole UART n°2 (type YUNLI/JINGBO). Les contrôleurs protocole 1 ou 3 ne sont pas compatibles.
• ⚡ Voltage système : vérifiez le voltage de votre batterie (24V, 36V, 48V ou 60V). Le display est compatible avec tous ces voltages mais doit être configuré correctement (paramètre P03).
• 📏 Diamètre guidon : le collier de fixation s’adapte aux guidons de 22,2 mm (standard). Si votre guidon a un diamètre différent, vérifiez la compatibilité.
• 🔧 Modèle de trottinette : consultez la liste de compatibilité ci-dessus. Si votre modèle n’y figure pas, contactez-nous pour vérifier la compatibilité de votre contrôleur.
• 🔄 Version display : ce produit est le display seul (sans accélérateur intégré). Si vous cherchez un combo display + throttle au pouce, il existe une version 2-en-1 distincte.

En cas de doute, envoyez-nous une photo de votre ancien display et de son connecteur, ou la référence exacte de votre contrôleur. Nous confirmerons la compatibilité avant expédition.

📋 Caractéristiques techniques

Type de pièce	Display LCD multifonction pour trottinette électrique
Référence modèle	TF-100 (aussi référencé LH-100)
Connecteur	Julet étanche 5 pins (prise verte waterproof)
Protocole	UART n°2 (type YUNLI/JINGBO)
Voltage compatible	24V / 36V / 48V / 60V (configurable via P03, défaut 36V)
Dimensions	128,06 mm (L) × 33,55 mm (l) × 10,78 mm (H)
Poids	28 grammes
Matériaux	Coque ABS, écran LCD acrylique haute dureté
Type d’écran	LCD monochrome avec rétroéclairage réglable (3 niveaux)
Étanchéité	Waterproof (résistant aux éclaboussures, pas d’immersion)
Fixation guidon	Collier de serrage pour guidon Ø 22,2 mm
Port USB	Oui, avec protection automatique contre surintensité (max 1000 mA)
Fonctions affichées	Vitesse, batterie, ODO, TRIP, tension, courant, temps de conduite, codes erreur, modes de vitesse
Paramètres configurables	20 paramètres (P01-P20) : luminosité, unité, voltage, veille, vitesses, diamètre roue, limiteur vitesse, régulateur, etc.
Codes erreur	E1 à E13 (Hall, frein, sous-tension, phase moteur, contrôleur, communication, BMS, phare)
Câblage 5 fils	Rouge (VCC), Bleu (K), Noir (GND), Vert (RX), Jaune (TX)
Contenu du colis	Display TF100 5 pins avec connecteur Julet étanche
Compatibilité	Kugoo M4/Pro, BOYUEDA S3-11/Q7 PRO, LAOTIE TI30/ES19, ANGWATT T1/C1/F1, KUKIRIN, DUOTTS, SEALUP, Quickwheel, GUNAI, Zero10x
Référence SKU	SP-216

❓ Questions fréquentes

Quelle est la différence entre le TF100 5 pins et 6 pins ?

Le TF100 5 pins utilise un connecteur Julet étanche vert et est compatible avec les contrôleurs protocole UART n°2 à 5 fils. Le TF100 6 pins utilise un connecteur Julet noir et dispose d’un fil supplémentaire (souvent pour une fonction additionnelle comme un capteur de frein ou un signal supplémentaire). Les deux versions ne sont pas interchangeables : vous devez choisir celle qui correspond au nombre de pins de votre contrôleur.

Comment savoir si mon contrôleur est compatible protocole UART n°2 ?

Vérifiez la documentation de votre contrôleur ou contactez le fabricant de votre trottinette. Les contrôleurs compatibles sont généralement de type YUNLI ou JINGBO. Si votre trottinette figure dans la liste de compatibilité (Kugoo M4, LAOTIE TI30, BOYUEDA S3-11, etc.), votre contrôleur est très probablement compatible. En cas de doute, envoyez-nous une photo de votre ancien display et de son connecteur.

Le display TF100 est-il livré avec un câble d’extension ?

Ce produit inclut le display TF100 avec son connecteur Julet 5 pins étanche. Selon la configuration de votre trottinette, un câble d’extension peut être nécessaire si la distance entre le display et le contrôleur est importante. Nous proposons des câbles d’extension 5 pins séparément si besoin.

Comment configurer le voltage de ma batterie sur le TF100 ?

Appuyez simultanément sur les boutons Power + MODE pour accéder au menu des paramètres. Naviguez jusqu’au paramètre P03 avec le bouton MODE, puis utilisez les boutons + et – pour sélectionner le voltage de votre système (24V, 36V, 48V ou 60V). Validez en appuyant sur MODE. Le voltage par défaut est 36V. Une configuration incorrecte peut entraîner un affichage erroné du niveau de batterie.

Que signifie le code erreur E1 sur mon display TF100 ?

Le code E1 indique un problème avec le capteur Hall du moteur. Cela peut être dû à un capteur défaillant, un câble débranché ou endommagé, ou un problème de connexion entre le moteur et le contrôleur. Vérifiez d’abord toutes les connexions, puis testez le moteur. Si le problème persiste, le capteur Hall ou le moteur peut nécessiter un remplacement. Les autres codes courants sont E2 (frein), E6 (sous-tension batterie), E7 (phase moteur), E10 (contrôleur) et E11 (communication).

🛒 Produits souvent achetés ensemble

Pour une installation optimale ou une réparation complète, ces produits sont fréquemment commandés avec le Display TF100 5 Pins :

• Câble d’extension 5 pins Julet (140 cm) — pour rallonger la liaison entre le display et le contrôleur si nécessaire
• Contrôleur BLDC 36V protocole UART n°2 — si votre contrôleur est également défaillant
• Accélérateur au pouce (thumb throttle) — si vous souhaitez ajouter un accélérateur séparé
• Collier de fixation guidon 22,2 mm — collier de rechange si le vôtre est cassé
• Connecteur Julet 5 pins étanche (paire mâle/femelle) — pour réparer un câblage endommagé

💡 Conseil : Si vous remplacez votre display suite à un choc ou une chute, vérifiez également l’état de votre contrôleur et de vos câbles pour éviter une nouvelle panne.
